倍速鏈鏈條選擇

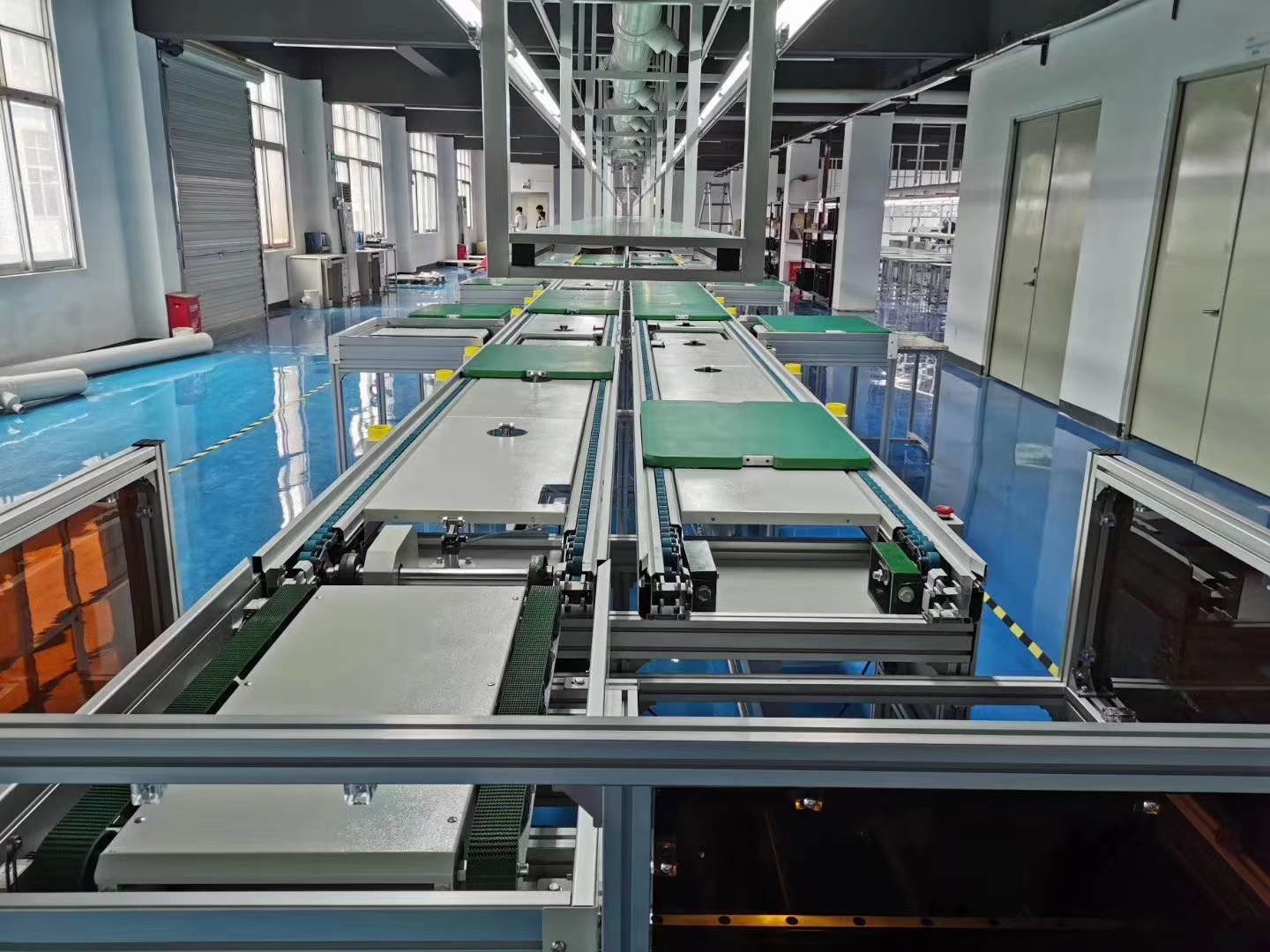

在電子電器生產線的品類中，倍速鏈流水線已經逐步在中大型產品以及在3C電子類產品的定位工作中脫穎而出。價格不貴，且有半自動化的效果。在電子裝配業中得到廣泛的應用。

在倍速鏈線的整個生產工藝中，有一個環節至關重要，那就是倍速鏈線鏈條的選型。能否正確選擇合適的鏈條，直接影響到后期整個倍速鏈線的運行效率。倍速鏈線的選型步驟可以分為以下幾步：

1、使用條件的確認

請確認所選型號是否符合以下條件。

溫度: -10℃~+80℃

鏈條速度: 5~15m/min

機械長度: 15ｍ以下

環境: 無磨損性粉塵、腐蝕性氣體、高濕度等不良影響

2、 鏈條的確定

計算傳送物的每米重量，選擇能滿足下表

容許負載重量的鏈條。

WA(kg/m)=(W1+W2)/PL

WA: 傳送物的每米重量

W1: 工件重量

W2: 托盤重量

PL: 托盤的移動距離(ｍ)

3、 容許張力的確認

T=G/1000M(Hw+Cw)L1·fc+Aw·L2·fa+(Aw+Cw)L2·fr+1.1Cw(L1+L2)·fc

T: 作用于鏈條上的最大張力(KN)

L1: 傳送部的長度(ｍ)

L2: 滯留部的長度(ｍ)

Hｗ: 含傳送部托盤的傳送物重量(kg/ｍ)

Aw: 含滯留部托盤的傳送物重量(kg/ｍ)

Cw: 鏈條重量(kg/ｍ)

fa: 有滯留時傳送物與鏈條間的摩擦系數

fc: 鏈條與滑軌的摩擦系數

fr: 有滯留時鏈條與滑軌間的摩擦系數

G: 重力加速度=9.80665(m/s2)

自流式輸送機一般并列使用2條鏈條，

計算每條鏈條的張力。

鏈條的容許張力≥(TMK1MK2)/2

如果超過了鏈條的容許張力，請將鏈條變更為大一號規格，

或?qū)C(jī)械長度進行分割后重新計算

大家在選擇倍速鏈條的時候，如果產品很重，就選擇鋼制鏈條，如果輕型的可以選擇塑膠輪鏈條。一定計算好承重，否則會發生倍速鏈條斷裂，耐磨條磨平等各種問題。
